Átfogó megoldás a fő acélszerkezeti termékekhez
Az FSS egy professzionális acélszerkezeti terméktervező, gyártási, gyártási és telepítési integrációs cég, átfogó acélszerkezeti termékmegoldásokat tudunk nyújtani az ügyfelek őszinte professzionális kiszolgálása számára.
1. Szerkezeti tervezés nemzetközi szabályzatok alapján
Tervezési kódok és anyagválasztás
Kínai szabvány: Tartsa be a GB 50017-2017-es acélszerkezetek tervezési szabályzatát, és válassza ki az olyan anyagokat, mint a Q345B (folyáshatár: 345 MPa) vagy a Q235B (folyáshatár: 235 MPa) acélminőségek. A legfontosabb szabványok közé tartozik a GB/T 700-2006 a szénacélokra és a GB/T 1591-2008 az gyengén ötvözött acélokra.
USA szabvány: Kövesse az acélszerkezeti épületekre vonatkozó AISC 360-22 specifikációt az ASTM A992 (Fy=50 ksi) vagy ASTM A36 (Fy=36 ksi) használatával.
európai szabvány:Teljesítse az EN 1993-1-1 (Eurocode 3) szabványt, és válasszon olyan acélminőségeket, mint az S355 (folyáshatár: 355 MPa) vagy az S275.
Terméktervezési specifikációk
A tervezési számítások magukban foglalják a terheléselemzést (halott, éles, szél, szeizmikus), az ízületek részletezését és a stabilitási ellenőrzéseket.
A szabványos termékmodelleket (pl. H-gerendák, BOX-szelvények, TUBE rácsos szakaszok) a fesztáv, a teherbírás és a regionális kód követelményei alapján választjuk ki.
2. Tekla szerkezetek részletező és gyártási rajzokhoz

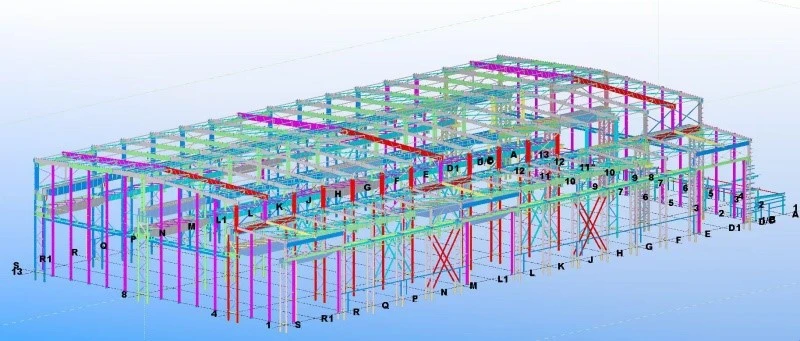

3D modellezés és részletezés:
Használja a Tekla Structures-t pontos 3D modellek létrehozásához, kód-kompatibilis csatlakozásokkal (pl. csavarozott, hegesztett).
Készítsen műhelyrajzokat pontos méretekkel, hegesztési szimbólumokkal és csavarspecifikációkkal.
Kulcsfontosságú szállítandó anyagok:
Szerelési rajzok: Emelje ki az alkatrészek elhelyezését és a hegesztési/csavarozási sorrendet.
Alkatrészlisták: Részletes anyagspecifikációk (pl. lemezvastagság, csavarminőség).
Ütközésészlelés: Az összetett összeállítások konfliktusainak feloldása a gyártás előtt.
Minőségbiztosítás:
Ellenőrizze a rajzokat a GB 50205 (Kína), az AWS D1.1 (USA) vagy az EN 1090 (Európa) szabvány szerint.
3. Gyártás és minőség-ellenőrzés
Gyártási folyamat
Anyagvizsgálat: Ellenőrizze az acéltanúsítványokat (pl. GB/T 700, ASTM A6) és végezzen mechanikai vizsgálatokat (szakító, ütés).
Gyártás:
Vágás: CNC plazma/oxi{0}}tüzelőanyag-vágás 2 mm-es vagy annál kisebb tűréssel.
Hegesztés: Kövesse a minősített eljárásokat (pl. GB 50661 Kínában, AWS D1.1 USA esetében). Teljes -áthatolású hegesztések kritikus kötésekhez (pl. gerenda{8}}oszlop csatlakozások).
Csavarlyuk fúrása: Ügyeljen arra, hogy a furatok igazítása ±1,5 mm-es tűréshatáron belül legyen.
Minőségi ellenőrzések:
Méretpontosság: Használjon lézeres szkennelést az alkatrészek geometriájának érvényesítéséhez.
Roncsolásmentes tesztelés (NDT):
Ultrahangos tesztelés (UT) a teljes -áthatolású hegesztésekhez (B-fokozatú GB 11345-ig Kínában).
Mágneses részecskék vizsgálata (MT) felületi repedésekre.
Bevonat ellenőrzése: Győződjön meg arról, hogy a korróziógátló bevonatok megfelelnek a szabványoknak (pl. GB/T 8923 felület-előkészítéshez, ISO 12944 festékrendszerekhez).
4. Csomagolás és szállítás
Csomagolási szabványok
Acél raklapok: Rögzítse az alkatrészeket fa és acél kerettel (pl. csomagolószalag).
Jelölés: Az ISO 780 szerint minden csomagon fel kell tüntetni a projektazonosítót, a súlyt és a kezelési utasításokat.
Konténer betöltése
Optimalizálja a helyet CAD{0}}alapú terhelési tervek segítségével, hogy megelőzze a szállítás közbeni deformációt.
Használjon csavaros zárakat és zsákokat a rakomány rögzítéséhez a konténerekben.
Dokumentáció:
A rendeltetési helyre vonatkozó előírásoknak (pl. CE-jelölés Európában, AISC-tanúsítvány az USA-ban) megfelelő malomtanúsítványok, NDT-jelentések és csomagolási listák biztosítása.
Megfelelőség és tanúsítás
Kínai szabvány: GB 50205-2020《Kód az építési minőség expressz elfogadásához.
USA szabvány: AISC Certified Fabricator Program.
Európai szabvány: EN 1090-1 (2-4 végrehajtási osztály).
Ez a megoldás biztosítja a globális szabványoknak való -végpontokig- való megfelelést, ötvözve a fejlett szoftvereket, a szigorú minőségi protokollokat és a logisztikai optimalizálást. A részletekért lásd az idézett szabványokat és specifikációkat.
