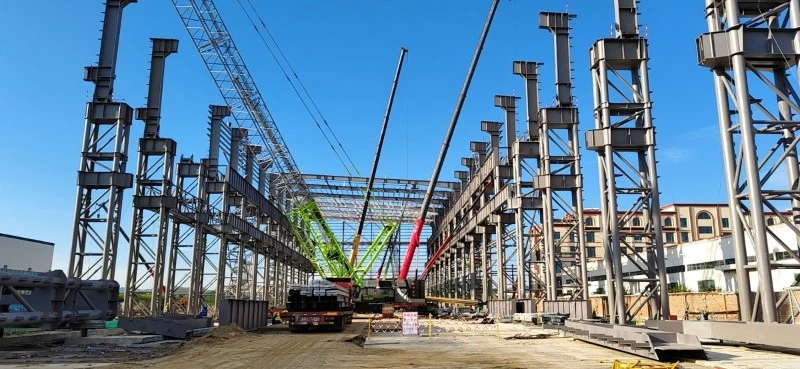

Nehézipari műhely



A nehéz ipari épületekhez többre van szükség, mint egy szabványos portál{0}}keretcsomagra. Az olvasztóműhelyek, feldolgozó üzemek és gyártó létesítmények vastag lemezeket, nehéz -felépített oszlopokat, darutartókat, összetett véglemezeket és alkatrészeket használhatnak, amelyeket a gyári kezeléshez és a nemzetközi szállításhoz szegmentálni kell. Az FSS a gyártásra-fókuszált támogatást nyújt a rajz áttekintésétől és a részletezéstől a gyártáson, ellenőrzésen, felületkezelésen és exportcsomagoláson át.

A mi feladatunk, hogy jóváhagyott projektinformációkból elkészítsük az egyeztetett szerkezeti acélcsomagot. A helyi szerkezeti jóváhagyás, az alapozás tervezése, a daru{1}}rendszer szállítása és a helyszín felállítása a projekt felelős feleinél marad, hacsak külön írásban nem szerepel.





• Olvasztó és kohászati ​​műhelyek
• Nehéz gyártó és összeszerelő üzemek
• Ipari épületek felső darurendszerekkel
• Feldolgozási létesítmények nehéz épített{0}}oszlopok és tartók használatával
• Műhelyrekonstrukciós vagy kapacitásbővítési projektek{0}}
• Ellenőrzött vastaglemez--hegesztést igénylő ipari szerkezetek





A nehéz terheket legyártható alkatrészekké kell lefordítani

A nagy oszlopalapok, a merevített darutartók és a nehéz gerenda{0}}oszlop-interfészek koncentrált hegesztéseket, korlátozott hozzáférést és kezelési korlátokat hozhatnak létre. A gyártás előtt a kiadott rajzokat és az alkatrészek geometriáját ellenőrizni kell a lemezek rendelkezésre állása, a műhely felszereltsége, az emelőképesség és a szállítási szegmentáció alapján.

A hegesztési torzulás befolyásolhatja a daru beállítását

A darutartók és a felépített{0}}elemek ellenőrzött összeszerelési és hegesztési folyamatokat igényelnek. A túlzott torzulás vagy az inkonzisztens csatlakozási geometria nehézségeket okozhat a helyi felállítás és a daru{2}}sínbeállítás során. A gyártásellenőrzést ezért a projekt jóváhagyott tűréshatárához és ellenőrzési tervéhez kell kötni.

Az ellenőrzési követelményeket a gyártás előtt meg kell határozni

Az alkalmazandó hegesztési szabványt, hegesztési kategóriákat, NDT módszereket, átvételi kritériumokat és tartási pontokat a gyártás megkezdése előtt meg kell erősíteni az ITP-ben. Ez megakadályozza az ellenőrzési feltételezések bevezetését az alkatrészek elkészülte után.

A nehéz alkatrészekhez szállítási stratégiára van szükség

Az alkatrészek maximális méretei és tömegei befolyásolják a műhelykezelést, a szárazföldi szállítást, a kikötői műveleteket, a konténerek vagy a törött{0}}tömegek kiválasztását és a helyi emelési tervet. A szállítmányok szegmentálását és csatlakozási felületeit korán össze kell hangolni.











Tartalmazza, ha a megrendelésben szerepel	Általában az ügyfelek/helyi felek tartják meg
Gyártási-dokumentum áttekintése és egyeztetett részletek	A Record jóváhagyás és a helyi szakmai bélyegzés mérnöke
Nehéz oszlopok, gerendák, darutartók és csatlakozások	Daruberendezések, sínek és mechanikus/elektromos rendszerek, hacsak nincs felsorolva
Hegesztés, ellenőrzés és meghatározott NDT	Alapozás és horgony kialakítása, kivéve, ha a jóváhagyott csomagban adják ki
Festés vagy egyéb igazolt felületkezelés	Helyi engedélyek és törvényi jóváhagyások
Alkatrészek jelölése, exportcsomagolás és egyeztetett dokumentumok	Helyszíni szerelési munka, felszerelés, biztonság és helyi megfelelés





• Anyagtanúsítványok és nyomon követhetőség a jóváhagyott dokumentumkövetelmények szerint
• A projektre vonatkozó WPS, hegesztő minősítés és hegesztő kellékek
• Illesztés-, hegesztési megjelenés és méretellenőrzés
• UT, MT vagy más NDT csak a jóváhagyott ITP-ben meghatározott esetekben
• A felépített-tag egyenességének, a vég-lemez geometriájának és a csavar-furatok helyzetének szabályozása
• Felület előkészítés, bevonat ellenőrzése és csomagoláshoz való kiadás







Egy johannesburgi olvasztóműhely-rekonstrukcióhoz több mint 5000 tonna szerkezeti acélra volt szükség. A legyártott csomag nehéz oszlopokat és darutartókat tartalmazott. Az egyes acéloszlop alkatrészek tömege elérte a 30 tonnát, míg a darutartók maximálisan 120 tonnás tervezési teherbírásúak voltak.

Az FSS darutartókat és a fő szerkezeti acélgyártást szállította, beleértve a hegesztést, az UT és MT ellenőrzést, a felületkezelést és az exportcsomagolást. Ehhez a projekthez a hegesztést az AWS D1.1-re hajtották végre. A gyártási időszak hat hónap volt. A helyi szerelést az ügyfél vállalkozója végezte, az FSS pedig távoli technikai támogatást nyújtott. A létesítményt telepítették és üzembe helyezték.

A projekt tényei: Dél-Afrika / több mint 5000 t / oszloponként legfeljebb 30 t / 120 t daru-gerendás tervezési terhelés / hat-hónapos gyártási időszak / AWS D1.1 / UT és MT.







Információ	Miért van rá szükség
Általános elrendezési és tagrajzok	Erősítse meg az alkatrész geometriáját, az interfészek és a gyártási hatókört
Daru adatok és jóváhagyott szerkezeti terhelések	Tekintse át a daru{0}}tartó csomagját; Az FSS nem következtet a daru terhelésére
Anyagminőségek és lemezkövetelmények	Tervezze meg a beszerzést, a nyomon követhetőséget és a gyártást
Hegesztési szabvány és ITP	Erősítse meg a WPS-t, a képesítéseket, az NDT-t és az elfogadási feltételeket
Felületkezelés{0}}specifikációja	Tervezze meg az előkészítést, bevonatot vagy egyéb szükséges kezelést
Maximális szállítási méretek és súlyok	Koordináta komponens szegmentálás és szállítási mód
Cél és szállítási ütemterv	Tekintse át az export útvonalát, a csomagolást és a gyártási sorrendet









Küldje el e-mailben az aktuális szerkezeti rajzokat, daruinformációkat, projektspecifikációkat, ellenőrzési követelményeket és rendeltetési helyet a következő címre: serena@fss-china.com. Az FSS felülvizsgálja a rendelkezésre álló információkat a kért gyártási és exportálási körhöz képest.
